产品名称:伺服节能注塑机 产品型号:JZW3280PET
![](static/picture/1-1F41QA341591.jpg)
规格 |
JZW3280PET |
注射装置 |
|
螺杆直径 |
mm |
75 |
螺杆长径比 |
L/D |
25 |
理论容量 |
cm3 |
1502 |
注射重量 |
g |
1590 |
注射速率 |
g/s |
350 |
塑化能力 |
g/d |
71 |
注塑压力 |
Mpa |
146 |
螺杆转速 |
rpm |
0~160 |
锁模装置 |
|
锁模力 |
KN |
3280 |
移模行程 |
mm |
670 |
拉杆内距 |
mm |
660×660 |
最大模厚 |
mm |
680 |
最小模厚 |
mm |
240 |
顶出行程 |
mm |
160 |
顶出力 |
KN |
65 |
顶出杆根数 |
Piece |
13 |
其他 |
|
最大油泵压力 |
Mpa |
16 |
油泵马达 |
KW |
37 |
电热功率 |
KW |
23.8 |
外形尺寸 |
m |
6.9×1.7×2.5 |
重量 |
t |
12 |
料斗容积 |
L |
50 |
油箱容积 |
L |
730 |

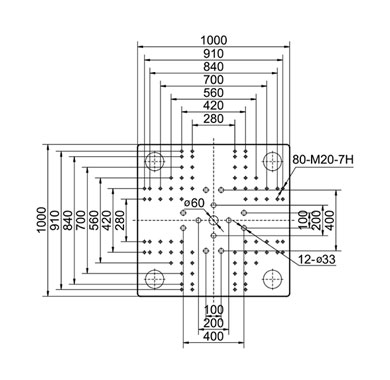

模板正面尺寸 |
![](static/picture/1-1F40G60915V1.jpg) |

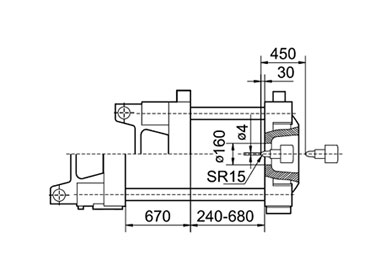

模板侧面尺寸 |
![](static/picture/1-1F40G60924Q6.jpg) |
外型尺寸 |
![](static/picture/1-1F40G60933434.jpg) |
电控部分
|
|
1、TFT液晶彩色显示屏
2、采用高速DSP处理器,时间控制精度可达1ms
3、高精度位移传感器系统,控制精度为±0.2mm
4、采用模糊预测技术,温度控制精度为±1℃
5、多路输入/输出端口,端口功能可随意配置
6、具备输出可编程功能
7、支持USB和网络接口(选配)
8、参考资料保护锁,并带有断电自动保护功能
9、超容量的数据存储功能
|
![](static/picture/1-1F40613532R56.jpg) |
注射装置
|
锁模装置
|
1、双缸平衡注射系统
2、双杠座台进移(中型机以上)
3、多级注射压力/速度&位置控制
4、多级储料压力/速度&位置控制
5、高扭矩油马达驱动螺杆预塑装置
6、螺杆倒索防流涎装置
7、料筒温度通过电脑PID控制
8、陶瓷料筒加热装置
9、料筒下料口冷却系统
10、螺杆测速装置(可选)
|
1、斜排式双曲肘机械锁模机构
2、连体前连杆整体铸造
3、机械、液压、电气、三重安全联锁保护(中型机以上)
4、低压模具保护装置
5、多级开合模压力/速度&位置控制
6、多种液压顶出装置
7、快速合模差动装置
8、模具冷却水分流器
9、中子装置标准接口
10、自动集中润滑系统
11、开关模、顶出位置尺控制
12、自动调模功能(可选)
|
![](static/picture/1-1F406141S3148.jpg) |
![](static/picture/1-1F406141T2506.jpg) |
![](static/picture/1-1F406141U1424.jpg) |
专业塑化和射出解决方案 |
平衡式双射移结构 |
双导柱直线导轨支承 |
液压部分
|
|
1、采用插阀液压系统使机器动作反应敏捷平衡
2、压力流量双比例阀控制
3、液压油冷却装置
4、高性能进口液压件优化组合配置
5、油箱开孔大,便于清洗
|
![](static/picture/1-1F40614044V45.jpg) |
极限的节能特征
JZD伺服节能注塑机装载了高性能的伺服电机动力控制系统,伺服电机输出的功率随负载变化而变化,不存在多余能量的浪费, 保压阶段电机降低转速,能耗极低,冷却阶段电机不工作,能耗为零,提高注射精度的同时,大幅度节电、节水、降低噪音。真 正实现了液压注塑机的一次全新革命。
输出功率随负载变化而变化,不存在多余能量的浪费。保压阶段伺服电机降低转速,耗能极低,而且在冷却阶段电机不工作,耗电为0。根据产品不同,伺服节能注塑机相比传统注塑机节省用电20%~80%,给您带来真正的省电享受,经济效益显著。
